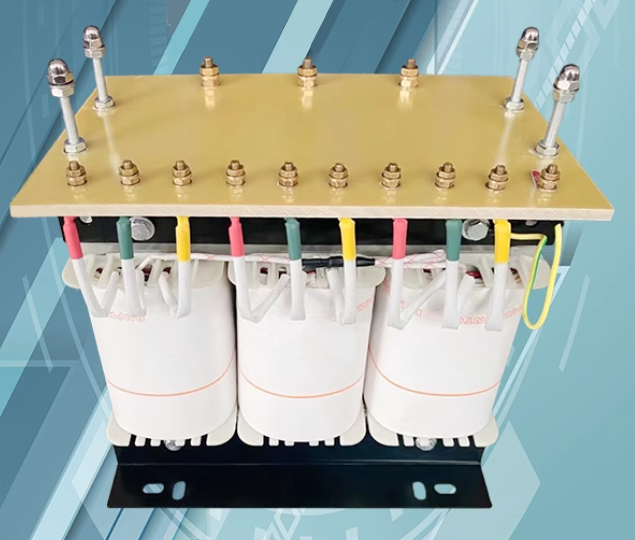

三相380V转三相220V变压器属于三相交流变压器的细分类型，其原边（输入端）接入三相 380V 交流电源，副边（输出端）输出三相 220V 交流电源，核心功能是在三相电路中实现电压等级的精准转换。与单相变压器不同，它需同时处理三相电压的相位关系，确保转换后三相电压的相位差仍保持 120°，满足三相负载（如三相电机、三相变频器、三相精密仪器）对 “三相平衡” 的严格要求。

结构设计与工作原理

（一）核心结构组成

该类变压器主要由铁芯、原边三相绕组、副边三相绕组及外壳、绝缘部件组成：

铁芯：多采用高硅钢片叠压而成，作为磁能传递的介质，减少磁滞损耗与涡流损耗，保障能量转换效率；

绕组：原边与副边各有三组绕组，每组绕组对应一相电压，绕组匝数比严格按照 “380V:220V” 设计（理论匝数比约为√3:1，因三相电压计算需考虑线电压与相电压关系），且三组绕组的绕制方向、匝数完全一致，确保三相输出平衡；

绝缘部件：原边与副边绕组间、绕组与铁芯间采用高强度绝缘材料（如绝缘纸、绝缘漆）隔离，防止漏电或击穿，保障电气安全。

（二）工作原理：三相电磁感应与平衡传递

其工作原理基于电磁感应定律与三相电路特性：

原边三组绕组接入三相 380V 电源后，每组绕组通过的交变电流会在铁芯中产生交变磁场，且三组磁场的相位差分别为 120°，形成 “旋转磁场”；

副边三组绕组在旋转磁场的作用下，分别感应产生交变电动势，由于副边绕组匝数是原边的 220/380（约 0.579）倍，因此感应电动势的线电压为 220V，且三组副边绕组的输出电压相位差仍保持 120°，满足三相负载对相位的要求；

若为 “隔离型” 三相 380V 转 220V 变压器，原边与副边绕组无直接电气连接，仅通过铁芯传递磁能，可切断原边电网的漏电风险与杂波干扰，进一步提升副边供电安全性与纯净度。

此外，绕组的接线方式（星形 Y 或三角形△）会影响电压适配：原边若为星形接线（接入三相 380V 线电压），副边星形接线可输出 220V 线电压；原边若为三角形接线（接入三相 380V 线电压），副边三角形接线同样可输出 220V 线电压，实际接线需根据变压器设计与电网制式匹配，确保电压转换精准。

使用注意事项

（一）精准匹配容量，避免过载

需根据副边三相负载的总功率（需考虑功率因数，通常取 0.8）选择变压器额定容量，建议预留 20% 余量 —— 例如，若负载总功率为 10KW，应选择 12.5KVA 及以上的变压器，避免因容量不足导致变压器长期过载，引发绕组发热、绝缘老化，缩短使用寿命。

（二）确保接线正确，核对相位

接线前需仔细查看变压器铭牌，确认原副边绕组的接线方式（Y 或△），并严格按照接线图连接三相相线（L1、L2、L3），避免接反或漏接；同时，需核对副边三相相位与负载的相位要求，若相位错乱，可能导致三相设备反转（如电机反转）或无法正常工作。

（三）定期监测三相平衡与温度

使用过程中，需定期（如每月一次）监测副边三相电压的平衡度，若某相电压偏差超过 ±5%，需检查负载分配是否均匀（如调整三相负载的功率分配）；同时，需关注变压器的运行温度，若外壳温度超过 60℃（环境温度 25℃时），需停机检查是否存在过载、通风不良或绕组短路等问题，避免故障扩大。

（四）隔离型变压器副边接地需谨慎

隔离型变压器副边的中性点（若为星形接线）可根据需求接地（称为 “工作接地”），以稳定副边电压，但需注意：副边接地与原边接地需分开，避免形成 “地环流” 干扰设备；若负载无需接地，副边中性点可不接地，利用隔离特性进一步提升安全性。

平衡变压器是连接高压三相电网与低压三相设备的 “桥梁”，通过精准的电压转换、稳定的三相平衡输出及（隔离型）电气隔离功能，解决了电压不匹配与供电安全问题，广泛服务于进口设备、精密工业、特殊环境等场景。在选择与使用时，需重点关注容量匹配、接线正确性与运行监测，才能充分发挥其性能，保障设备长期稳定运行。
