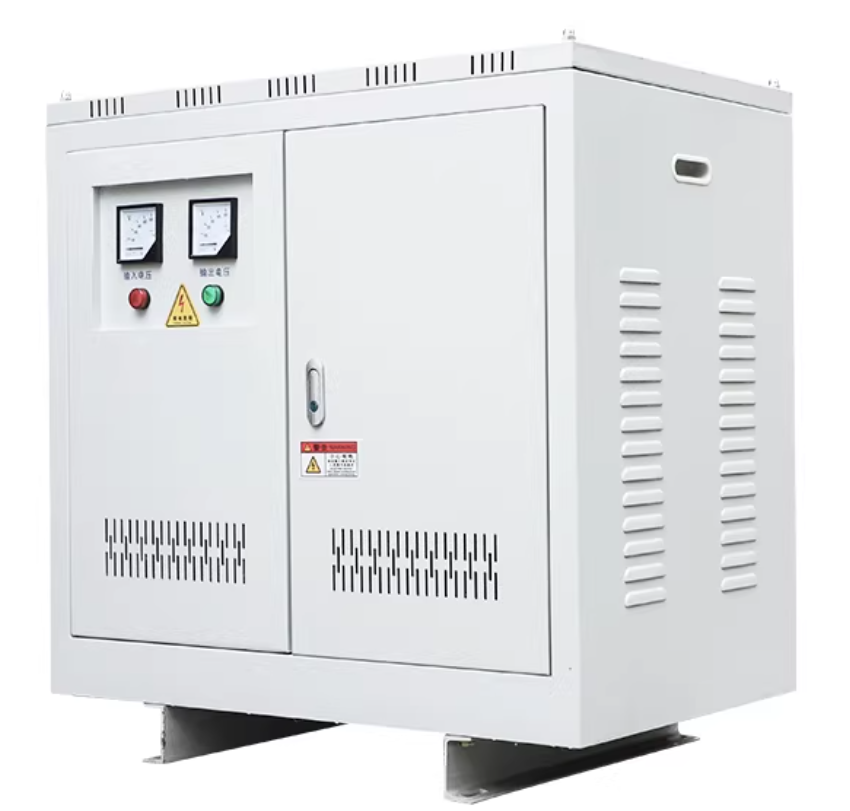

100kVA三相隔离变压器（400V转380V）技术解析与应用说明

在工业自动化、精密设备供电、工厂配电改造及进出口设备适配场景中，电网电压与设备额定电压不匹配、电网谐波干扰、电气安全隔离等问题频繁出现。100kVA 400V变380V三相隔离变压器作为主流的电源适配与电力防护设备，凭借精准的电压转换、可靠的电气隔离、稳定的带载能力，成为中小型工业场景配电系统的核心配套设备，广泛解决供电电压适配与用电安全防护难题。本文将全面讲解该款变压器的技术原理、核心参数、结构优势、应用场景及运维要点。

100kVA 400V转380V三相隔离变压器多为干式结构，属于低频三相交流隔离变压器，适配50/60Hz工业通用工频，核心功能是将三相400V输入电压精准降压为三相380V输出电压，同时实现一次侧输入回路与二次侧输出回路的完全电气隔离，无电气直接连通，仅通过电磁感应传递电能。

区别于普通自耦变压器，该隔离变压器绕组完全独立，不共用绕组回路，彻底杜绝漏电、高压串入、谐波传导等隐患。100kVA的额定容量属于工业中等功率规格，既能满足多台中小型设备同时运行，又不会造成设备冗余浪费，适配绝大多数工厂车间、非标自动化生产线、进口机电设备的供电需求，是400V制式电网与380V标准用电设备之间的关键适配装置。

二、关键技术参数与电气特性

该款三相隔离变压器参数适配工业通用标准，性能参数稳定、容错性高，核心技术指标如下，是设备选型与工况适配的核心依据：

额定容量：100kVA，三相均衡带载，允许短时合理过载，可满足连续不间断运行工况，适配工业长期通电需求。

额定电压：一次输入三相400V，二次输出三相380V，电压转换精度高，空载、满载电压偏差控制在±1%以内，有效避免电压偏差导致的设备发热、运行故障。

工作频率：适配50Hz/60Hz双频，兼容国内外主流供电频率，可满足进出口设备、跨境生产线的供电适配需求。

绕组结构：常规采用Y/Y或Δ/Y接线方式，绕组纯铜材质，导电性能优异、损耗低、温升小，有效保障电压转换稳定性。

绝缘等级与防护等级：绝缘等级多为F级/H级，耐高温、抗老化；防护等级常规IP21、IP23，可防尘、防异物触碰，适配室内工业、机房、车间等常规工况。

电气性能：空载损耗低、负载损耗小，整机节能性好；抗干扰能力强，可有效过滤电网高频谐波、脉冲干扰，输出纯净稳定电源。

功率因数：满载工况下功率因数≥0.9，适配工业配电节能要求，降低无功损耗。

三、工作原理与结构优势

1、核心工作原理

设备基于电磁感应原理运行，一次侧400V三相交流电通入初级绕组后，在铁芯中产生交变磁场，次级绕组通过电磁感应感应出标准380V三相电压。由于初次级绕组完全独立隔离，无直接电气连接，仅通过磁场传递能量，既完成400V至380V的精准电压转换，又实现输入、输出回路的电气隔离，阻断漏电、浪涌、谐波的跨回路传导。

2、结构核心优势

该款变压器采用干式空气自冷却结构，无油浸介质，彻底规避油浸变压器漏油、起火、爆炸隐患，安全环保、免维护，适配室内密闭、无尘车间、设备机房等场景。整体结构紧凑，铁芯采用高导磁硅钢片，叠片工艺降低磁滞损耗与涡流损耗，有效降低设备温升与运行噪音。

同时，设备配备完善的绝缘防护与接线保护，接线端子分区清晰，输入输出回路独立分离，杜绝接线短路风险。纯铜绕组耐电流冲击、抗氧化，长期运行不易发热、击穿，大幅延长设备使用寿命，适配工业24小时连续运行工况。

四、设备核心功能与应用价值

1、精准电压适配，解决电压制式偏差

现阶段部分工业厂区、户外配电系统、进口供电系统存在400V供电制式，而国内绝大多数电机、变频器、自动化设备、精密仪器额定工作电压为380V，电压小幅偏差会导致设备出力不足、发热严重、寿命缩短，甚至频繁报警停机。该100kVA隔离变压器可精准将400V电压稳压至380V标准电压，完美匹配常规工业设备供电要求，保障设备额定工况运行。

2、电气隔离，提升用电安全等级

独立绕组隔离结构可有效隔离电网侧漏电、零线干扰、相序紊乱问题，避免高压串入、单相漏电波及后端整套设备。同时可阻断设备故障反向冲击电网，实现电网与负载设备的双向防护，降低短路、触电、设备烧毁事故概率，尤其适配精密设备、特种设备、人员高频操作的生产场景。

3、净化电源，抑制电网干扰

工业电网中变频器、电焊机、大功率启停设备会产生大量谐波、脉冲干扰与电压波动，极易损伤精密控制元件。该隔离变压器可有效滤除高频谐波、杂波干扰，平衡三相电压、稳定输出波形，为后端负载提供纯净电源，提升自动化设备、数控设备、检测仪器的运行稳定性与检测精度。

4、扩容适配，灵活匹配负载需求

100kVA中等额定容量，可承载约80kW左右的实际有效负载，能够满足中小型生产线、多台组合设备、成套配电柜的集中供电需求，容量适中、性价比高，兼顾带载能力与设备占地、成本优势，是中小型工业改造项目的优选规格。

五、主流应用场景

依托稳定的电压转换、隔离防护与抗干扰性能，100kVA 400V转380V三相隔离变压器广泛应用于各类工业与商用配电场景：

工业自动化行业：自动化生产线、数控设备、机器人工作站供电，解决厂区400V电网与380V设备的适配问题，保障精密设备稳定运行。

进出口设备适配：进口欧美机电设备、跨境生产线适配国内400V配电系统，或国产380V设备适配海外400V供电工况。

配电改造工程：老旧厂区电网升级、车间配电改造，修正电压偏差，优化供电质量，规避电压不稳引发的设备故障。

精密设备机房：检测仪器、医疗配套设备、实验设备供电，隔离电网干扰，保障设备检测与运行精度。

新能源与配套设备：光伏配套配电柜、储能辅助设备、变频设备配套供电，稳定电压、隔离谐波干扰。

六、选型与运维注意事项

1、选型要点

选型时需严格匹配电压规格，确认输入400V、输出380V三相制式；实际负载功率建议控制在变压器额定容量的70%-80%，预留20%左右冗余，避免长期满载、过载运行导致温升过高、设备老化加速；多设备共用时需保证三相负载均衡，避免单相偏载影响设备稳定性。

2、安装与运维

设备需安装在通风干燥、无腐蚀性气体、无粉尘堆积的室内环境，保证散热通畅，禁止密闭狭小空间安装；安装时区分输入、输出端，规范接地，保障电气安全。日常运维无需复杂操作，定期清理表面粉尘、检查接线端子紧固状态即可。设备运行无噪音、无油污、故障率低，长期运行稳定性强，正常工况下使用寿命可达10年以上。

七、总结

100kVA 400V转380V三相隔离变压器并非简单的降压设备，而是集电压适配、电气隔离、电源净化、安全防护于一体的综合性电力配套装置。其精准的电压转换能力解决了不同制式电网与用电设备的适配难题，独立隔离结构大幅提升工业用电安全性，优异的抗干扰性能保障精密设备稳定运行。凭借适中的容量、稳定的性能、免维护的优势，该设备成为工业配电改造、自动化生产、进出口设备适配场景中不可或缺的核心设备，为各类用电设备安全、稳定、高效运行提供可靠的电力保障。
