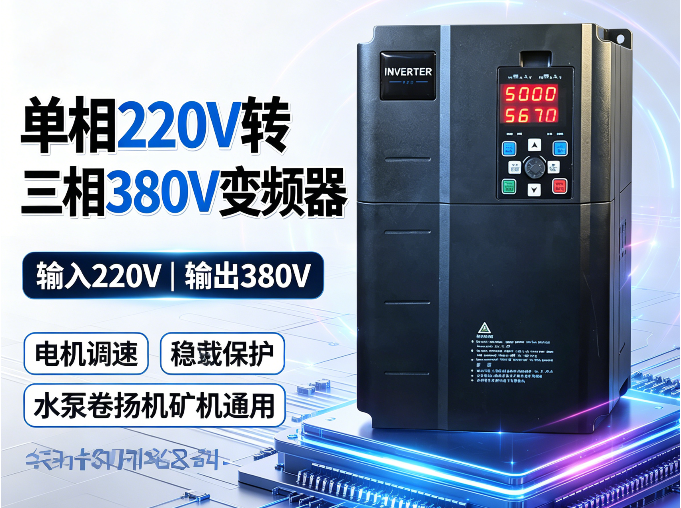

单相220V转三相380V变频器，220V转380V转换器的核心解决方案

一、工作原理与核心拓扑结构

1. 整流滤波单元：单相 220V 交流电输入后，经全桥整流电路、大容量电解电容滤波，得到约 311V 的原始直流电压，完成交流到直流的一级变换。

2. DC-DC 升压单元：通过 Boost 升压拓扑或有源功率因数校正电路（APFC），将 311V 直流母线抬升至 540V 以上的稳定高压，为后端逆变提供足够的电压裕量，这是实现 380V 三相输出的核心环节。

3. 三相逆变单元：采用 IGBT 或 IPM 智能功率模块，通过 SPWM 正弦脉宽调制算法，将高压直流电逆变为频率、电压连续可调的三相正弦交流电，输出线电压稳定在 380V，可直接匹配标准三相异步电机。

4. 控制与保护单元：以 MCU/DSP 芯片为控制核心，支持 V/F 控制、无传感器矢量控制等多种模式，同时集成过流、过压、过载、过热、输入缺相、输出短路等全维度电气保护，保障设备与负载安全。

二、两大主流技术方案对比

三、核心技术优势

1. 供电适配灵活：无需三相电网入户，普通单相 220V 市电插座即可供电，彻底打破配电制式限制，适配农村、家庭作坊、老旧小区、临时工地等无三相电场景。

2. 软启动无冲击：支持 0Hz 平滑启动，启动电流可控制在额定电流以内，避免工频直接启动的大电流冲击，既保护电机绝缘与机械结构，也降低对单相电网的冲击。

3. 无级调速能力：输出频率可在 0~400Hz 范围内连续调节，可匹配风机水泵、机床、输送线等设备的调速工艺需求，相比工频运行可实现显著节能效果。

4. 全维度保护机制：内置完整的电气保护与电机保护逻辑，可实时监测负载运行状态，故障时快速停机保护，可靠性远高于电容移相等无源方案。

5. 电能质量可控：输出正弦波等效度高，谐波含量低，电机运行噪音小、发热低，可延长电机使用寿命；高端型号带 APFC 功能，输入功率因数可达 0.95 以上，对电网污染小。

四、典型应用场景

1. 小型加工制造：家庭作坊、小型加工厂的车床、铣床、磨床、空压机、钻床等三相加工设备，在无三相配电的场地快速投产使用。

2. 农业与水利场景：农村灌溉水泵、饲料搅拌机、粮食烘干设备、农副产品加工机械，适配农村电网普遍单相入户的现状。

3. 商用与民用配套：商用中央空调外机、大型洗衣设备、升降货梯、冷库压缩机等三相商用设备，在民用配电环境下落地运行。

4. 临时施工与野外作业：工地临时供电、野外勘探设备、移动维修装备，接入单相发电机或市电即可驱动三相工具与设备。

5. 老旧厂区与商铺改造：配电容量不足、无法申请三相增容的老旧厂房与商铺，通过变频器低成本实现三相设备扩容。

五、选型与使用关键要点

1. 功率裕量充分预留：同功率下单相输入电流是三相输入的 2 倍以上，母线电容纹波应力更大。普通风机水泵类负载建议按电机额定功率的 1.5~2 倍选取变频器容量；重载启动、冲击负载（如空压机、冲床）需放大至 2~3 倍。

2. 控制模式按需选择：普通风机、水泵等平方转矩负载，选用基础 V/F 控制即可满足需求；机床、输送线、提升设备等对转矩精度要求高的负载，优先选用无传感器矢量控制型。

3. 负载类型提前确认：变频器专为电机类感性负载优化，纯阻性负载（如加热管）、整流类非线性负载适配性差，需提前确认设备带载能力，避免误选。

4. 布线与散热规范：单相输入侧线缆截面需按额定电流放大选型，做好可靠接地；设备发热量高于同功率三相变频器，需保证通风散热空间，避免密闭空间高温运行。

5. 电磁兼容处理：对电磁干扰敏感的场景，可在输入端加装 EMI 滤波器，输出端加装输出电抗器，降低谐波干扰，保障周边设备稳定运行。

六、常见认知误区澄清

1. 误区：可以完全替代三相市电

   变频器输出为 PWM 调制等效正弦波，并非标准工频市电，可完美适配三相异步电机类负载，但部分精密检测仪器、特种变压器、工频电容类设备可能出现适配问题，特殊负载需提前验证。

2. 误区：功率标称与三相变频器一致

   单相输入下内部器件电流应力大，同标称功率的单相变频器带载能力弱于三相变频器，实际使用通常需要降额，不能直接按电机额定功率对等选型。

3. 误区：只要是三相设备都能驱动

   变频器仅适配交流异步电机等感性动力负载，三相 380V 的电阻炉、电焊机、UPS 电源等设备不适合直接接入，易造成设备损坏。
