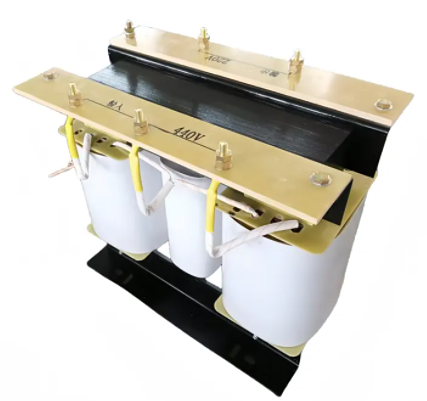

三相380V变单相220V干式隔离变压器

在工业配电与特殊供电场景中，当需要从三相380V电网获取稳定的单相220V隔离电源时，“三进两出” 的斯考特干式隔离变压器是核心解决方案。它并非普通的三相变单相变压器，而是通过特殊的绕组结构（斯考特接线）实现 “三相输入平衡、单相输出稳定”，同时兼具干式绝缘的安全环保与电气隔离的防护特性，成为连接三相电网与单相大负载的关键设备。

1. 什么是斯考特变压器？

斯考特变压器是一种特殊结构的变压器，核心功能是实现 “三相交流电与单相（或两相）交流电的转换”，且能有效平衡三相输入电流 —— 这是它与普通 “三相抽头变单相” 变压器的最大区别：普通三相变单相变压器仅从三相中取一相（如 A 相 + 零线），会导致三相输入电流严重不平衡，加重电网负担；而斯考特变压器通过两个特殊绕组的协同，让三相输入电流趋于平衡，降低对电网的干扰。

同时，它属于 “干式隔离变压器”：采用环氧树脂、绝缘纸等干式绝缘材料封装绕组，无油浸式变压器的漏油风险；且原边（三相 380V 侧）与副边（单相 220V 侧）无直接电气连接，通过铁芯磁能传递实现隔离，切断电网漏电、杂波的传导路径。

2. “三进两出” 的接线逻辑

三相380V变单相220V干式隔离变压器“三进” 指输入端接入三相 380V 电网的三根相线（A、B、C 相），无需零线 —— 因斯考特结构通过三相相线即可形成平衡输入回路；“两出” 指输出端为单相 220V 的两根线（火线 L 与零线 N），其中零线通常来自副边绕组的中性点（或通过接地形成保护零线），满足单相负载（如单相焊机、加热炉、精密仪器）的 “火线 + 零线” 供电需求。

简言之，“三进两出” 是斯考特变压器适配三相380V电网、输出单相220V电源的典型接线形态，三相380V变单相220V干式隔离变压器既解决了三相变单相的 “平衡难题”，又符合单相负载的常规接线习惯。

斯考特干式隔离变压器的核心价值

三相380V变单相220V斯考特干式隔离变压器（三进两出），并非简单的 “电压转换器”，而是集 “三相平衡调节、干式安全绝缘、电气隔离防护” 于一体的综合供电解决方案。它解决了普通三相变单相变压器 “电网不平衡、无隔离保护” 的痛点，适配工业大负载、民用配电、精密设备等多场景需求。

正确认识其 “斯考特结构的平衡优势”“干式隔离的安全特性”“三进两出的接线逻辑”，并严格遵循使用规范，才能充分发挥其稳定、安全、环保的优势，成为三相电网与单相负载之间可靠的 “能量桥梁”。
