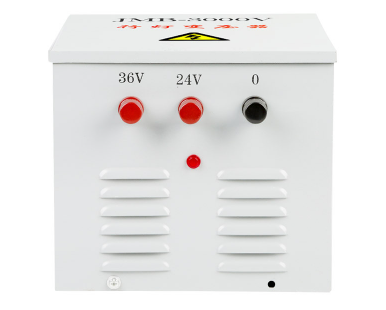

交流380V变36V变压器是工业与特殊场景中常用的 “安全电压转换器”，36V属于国家规定的安全电压，多为手持电动工具、局部照明、潮湿环境设备供电。其接线核心是 “分清原副边、匹配绕组类型、保障安全接地”，无需复杂电路知识，按步骤操作即可实现安全供电。

一、先搞懂：接线前必须明确的 2 个基础前提

接线前先确认变压器的 2 个关键参数，避免接错烧毁设备：

1. 绕组接线方式：看铭牌上的 “△” 或 “Y” 标识

变压器原边（380V 输入端）和副边（36V 输出端）的绕组，通常标注两种接线方式：

三角形接线（△）：绕组首尾相连形成闭合三角形，无中性点，仅需接入相线，无需零线；

星形接线（Y）：三组绕组一端连接成公共中性点（标注 “N” 或 “0”），另一端接相线，中性点可引出零线或接地。

市面上 380V 变 36V 变压器，原边多为 “△” 或 “Y”（适配 380V 三相电），副边几乎均为 “Y”（需引出中性点接地，强化安全），铭牌会明确标注 “原边△/Y、副边 Y”，这是接线的核心依据。

2. 电压与容量：确认 “380V 输入”“36V 输出” 匹配

务必核对变压器铭牌：输入电压标注 “380V”（三相），输出电压标注 “36V”（三相或单相），容量需大于负载总功率（建议预留 20% 余量，如 1000W 工具选 1200VA 以上变压器）。若误将 220V 绕组接 380V，会瞬间烧毁变压器；若容量不足，会导致绕组过热。

二、分步骤接：原边 380V 侧怎么接？

原边（380V 输入端）接工业三相电，核心是 “接对相线、不碰零线（若无需）”，分两种场景：

场景 1：电网为三相三线制（仅 3 根相线，无零线）

工业动力电常见此制式（如车间机床电源），原边无论△或 Y 接线，均只需接 3 根相线（L1、L2、L3）：

若原边为△接线：找到变压器原边绕组的 3 个接线端子（通常标注 “U1、V1、W1” 为首端，“U2、V2、W2” 为尾端），按 “U1 接 L1、V1 接 L2、W1 接 L3” 连接，再将 “U2 与 V1、V2 与 W1、W2 与 U1” 分别短接（形成三角形闭合回路）。注意：首尾端不能接反，否则会因绕组相位冲突产生大电流，烧毁变压器。

若原边为 Y 接线：原边 3 个绕组的首端 “U1、V1、W1” 分别接 L1、L2、L3，3 个尾端 “U2、V2、W2” 连接在一起形成中性点（无需接电网零线，因三相三线制无零线）。此时中性点仅起平衡三相电压作用，不对外供电。

场景 2：电网为三相四线制（3 根相线 + 1 根零线 N）

若变压器原边为 Y 接线，且需应对三相电压不平衡（如电网负载波动大），可将原边中性点接电网零线：

接线步骤与 Y 接线一致：“U1 接 L1、V1 接 L2、W1 接 L3”，尾端 “U2、V2、W2” 连接后接电网零线 N；

若原边为△接线：仍只需接 3 根相线，零线 N 无需接入（△接线无中性点，接零线也无意义）。

关键提醒：原边 380V 侧仅接相线（L1/L2/L3），禁止接 220V 单相电（如家用火线 + 零线），否则原边电压不足，副边无法输出 36V。

三、重点接：副边 36V 侧怎么接？安全是核心

副边（36V 输出端）为安全电压，接线重点是 “接负载 + 接地保护”，因副边为 Y 接线，必须引出中性点接地：

1. 副边绕组接线：先找中性点，再分相线

副边绕组端子通常标注 “u1、v1、w1”（首端，输出相线）和 “u2、v2、w2”（尾端，中性点）：

先将 “u2、v2、w2” 三根线拧在一起，形成副边中性点（关键步骤！），这个中性点需强制接地（接接地极，接地电阻≤4Ω），称为 “保护接地”—— 即使副边漏电，电流会通过接地线导入大地，不会电击人体。

副边输出的 3 根相线 “u1、v1、w1”，接三相负载（如三相手持电钻）；若接单相负载（如 36V 照明灯），只需从 “u1/v1/w1” 中任取一根相线，再从接地的中性点引出一根线（可视为 “副边零线”），形成 “相线 + 副边零线” 的 220V？不！是 36V 单相回路（相线与中性点间电压为 36V）。

2. 负载接线：单相、三相要分清，避免不平衡

三相负载（如三相电动工具）：直接将负载的 3 个接线端与副边 “u1、v1、w1” 一一对应连接，确保相位一致（若工具反转，交换任意两根相线即可）；

单相负载（如多盏 36V 灯）：将所有灯具的 “火线端” 分别接 “u1、v1、w1”（尽量平均分配到三相，避免某一相负载过重），所有灯具的 “零线端” 统一接副边中性点（接地的那端）。若仅接一相（如只接 u1 和中性点），会导致副边三相不平衡，可能引发变压器噪声增大、输出电压波动。

安全红线：副边中性点必须接地，且接地极需独立（不能与原边接地共用），否则 36V 安全电压会因接地失效失去保护作用，变成 “危险电压”。

四、接线后必做：3 步检查，避免故障

接线完成后不能直接通电，需做 3 项检查：

1. 绝缘检查：用万用表测 “通断与漏电”

断开所有电源，用万用表 “电阻档（Ω）” 测原边绕组间（U1-U2、V1-V2、W1-W2），应有一定电阻（通常几十至几百 Ω，根据容量不同），若为 “0” 或 “∞”，说明绕组短路或断路，不能通电；

测原边与副边之间、绕组与变压器外壳之间，电阻应≥10MΩ（绝缘良好），若电阻过小，说明绝缘破损，有漏电风险。

2. 接线核对：再查 “3 个对应”

原边：相线 L1/L2/L3 对应接原边 U1/V1/W1，无接反或漏接；

副边：中性点 u2/v2/w2 已可靠接地，负载接线无 “相线接外壳”；

无错接：原边未接零线（除非 Y 接线且电网有零线），副边未接 380V。

3. 空载通电测试：先空载，再带载

先断开副边负载，给原边通 380V 电，用万用表测副边输出电压，应为 36V±5%（正常范围），若电压为 0 或远超 36V，立即断电检查接线；

空载正常后，再接上负载，观察变压器有无异响、发热（外壳温度不超过 60℃为正常），负载能否正常工作（如灯具亮、工具转），无异常即接线成功。

五、常见误区：这 3 个错误千万别犯

原边接 220V 单相电：认为 “380V 变 36V，接 220V 也能出低压”，实则原边电压不足，副边仅输出约 20V，且绕组电流过大，会烧毁变压器；

副边中性点不接地：觉得 “36V 是安全电压，不用接地”，但设备绝缘破损时，副边会带悬浮电，人体接触仍有触电风险，接地是强制安全要求；

负载功率超容量：如 1000VA 变压器接 1500W 工具，会导致副边电流过大，绕组过热，绝缘老化加速，甚至引发火灾。

六、单相变压器的 2 个关键前提

1. 确认变压器类型：必须是 “单相 380V 输入、36V 输出”

单相变压器铭牌会明确标注 “输入：AC 380V（单相）、输出：AC 36V（单相）”，且仅有两组端子（原边一组、副边一组），无三相变压器的多组绕组端子。若误将三相变压器当单相用（仅接两根相线到原边），会因磁路不平衡导致噪声大、发热严重，甚至烧毁；若变压器标注 “输入 220V（单相）”，绝对不能接 380V，会瞬间击穿绕组。

2. 确认电源：单相 380V 需取 “两根相线”

单相 380V 电源并非家用 220V（火线 + 零线），而是从三相电网中取任意两根相线（如车间动力柜的 L1 和 L2），用万用表测量这两根线的电压，确认是 380V 后再接线。注意：不要混淆 “单相 380V” 与 “三相 380V”—— 前者是两根线，后者是三根线，单相变压器仅需接两根相线。

总结：接线的核心逻辑

交流 380V 变 36V 变压器接线，记住 “3 步核心”：

看铭牌：确认原边△/Y、副边 Y，核对 380V/36V 电压；

分边接：原边接 3 根相线（按△/Y 接），副边接相线 + 中性点接地；

先检查：绝缘、接线、空载测试，再带载使用。

只要严格按此操作，无需专业电工知识，也能安全完成接线，让 36V 安全电压稳定供电。
