在工业生产、数据中心、医疗设备等场景中，三相电网电压波动（过高、过低、三相不平衡）是设备故障的重要诱因，而三相稳压器通过精准的电压调节，成为保障电力稳定的核心设备。本文将从核心逻辑到分类型深度解析，通俗讲清三相稳压器工作原理，帮你快速理解不同机型的调节差异与适用场景。

一、三相稳压器工作原理核心逻辑：“先检测→再调节→后稳定”

无论哪种类型的三相稳压器，其核心工作逻辑都遵循 “实时监测 - 偏差判断 - 动态调节 - 稳定输出” 四步流程，本质是通过内部电路 / 机械结构，抵消输入电压波动对输出的影响，确保三相电压始终稳定在额定范围（如 380V±2%）：

电压检测：内置检测电路实时采集输出端三相电压（L1、L2、L3），对比额定电压值（如 380V），判断是否存在偏差（过高 / 过低 / 三相不平衡）；

偏差判断：若某相电压偏差超出设定阈值（如 ±2%），控制单元立即计算需调节的电压幅度（如需升压 5V 或降压 3V）；

动态调节：通过机械结构（如伺服电机 + 碳刷）或电子元件（如晶闸管、PWM 控制器），改变电路中的电压叠加 / 匝数比 / 转换频率，修正电压偏差；

稳定输出：调节后再次检测输出电压，直至三相电压均稳定在额定范围，完成一次调节循环。

二、3 类主流三相稳压器工作原理深度解析（附适用场景）

目前市场上 90% 以上的三相稳压器分为参数调整型（伺服电机式） 、自耦补偿型（补偿绕组式） 、开关电源型（PWM 控制式） ，三类机型的调节机制差异显著，直接决定其响应速度、精度与适用场景，具体原理如下：

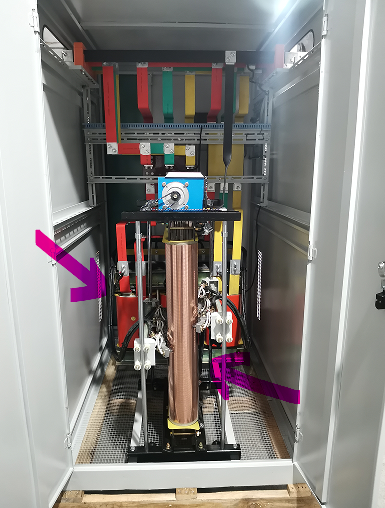

1. 参数调整型三相稳压器：“机械调节 + 匝数比改变”（最经典）

核心结构

由三相自耦变压器（带多组绕组抽头）、伺服电机（带减速机构）、电压检测板、控制芯片组成，依赖机械运动实现电压调节，是工业场景中最常用的类型。

工作原理分步解析

① 电压监测触发：检测板每秒采集 20-50 次输出电压，若某相电压低于 360V（假设额定 380V），或高于 400V，立即向控制芯片发送 “调节指令”；

② 伺服电机驱动：控制芯片根据偏差幅度（如低 10V），驱动伺服电机正转 / 反转（正转升压、反转降压），电机通过减速机构带动碳刷移动；

③ 匝数比改变调压：碳刷在自耦变压器的绕组抽头上滑动，改变 “输入绕组” 与 “输出绕组” 的匝数比（电压与匝数成正比）—— 比如需升压时，碳刷向 “匝数多” 的抽头移动，输出电压随之升高；

④ 三相独立调节：三相电路各自配备独立的 “检测 - 电机 - 碳刷” 组件，若某相电压失衡（如 L1=370V、L2=390V），可单独调节对应相的匝数比，将三相不平衡度降至 3% 以内。

关键优势与适用场景

优势：结构简单、可靠性高（平均无故障时间≥5 万小时）、波形失真度低（≤2%），适合带感性负载（如电机、变频器）；

缺点：响应速度较慢（调节时间 100-500ms），碳刷有机械磨损，需每 1-2 年更换；

适用场景：普通工厂生产线、机床、风机水泵等对响应速度要求不高的工业负载。

2. 自耦补偿型三相稳压器：“电压叠加 + 晶闸管控制”（中大功率首选）

核心结构

包含主变压器（负责基础电压传输）、补偿变压器（带串联补偿绕组）、晶闸管（SCR） （电子开关）、检测控制电路，通过 “主电压 + 补偿电压” 叠加实现稳压，无机械磨损。

工作原理分步解析

① 基础电压传输：输入三相电压先经过主变压器，输出接近额定值的基础电压（如 380V±5%），同时补偿变压器的绕组与主电路串联，相当于在主电压上 “叠加一层可调电压”；

② 偏差计算与补偿方向判断：检测电路发现输入电压偏低（如 350V），计算需 “补偿 + 30V” 才能达到 380V，此时控制晶闸管导通 “正向补偿绕组”；若输入电压偏高（410V），则导通 “反向补偿绕组”（抵消 30V）；

③ 晶闸管精准调压：晶闸管通过控制导通角度，调节补偿绕组的输出电压幅度（如需要 + 25V 而非 + 30V），实现 “连续调节”（精度 ±1%）；若用接触器切换补偿绕组抽头，则为 “分级调节”（精度 ±5%）；

④ 过载保护联动：当负载功率超过额定值 120% 时，控制电路立即降低补偿幅度，避免补偿变压器过载烧毁。

关键优势与适用场景

优势：响应速度快（20-100ms）、无机械磨损、过载能力强（可承受 120% 负载 1 小时），适合中大功率（10-500kVA）场景；

缺点：补偿绕组设计复杂，成本比参数调整型高 15%-20%，晶闸管可能产生少量谐波；

适用场景：注塑机、大型生产线、充电桩等动态负载（电压波动频繁），或户外恶劣环境（IP54 防护款）。

3. 开关电源型三相稳压器：“交直交转换 + 高频 PWM 控制”（精密设备专用）

核心结构

由三相整流桥（交流转直流）、高频逆变器、高频变压器、PWM 控制器（脉冲宽度调制）、滤波电路组成，通过 “高频电信号转换” 实现超高精度稳压，是医疗、半导体领域的首选。

工作原理分步解析

① 交流转直流（整流）：输入的三相交流电先经过整流桥，转换为平稳的直流电（如 500V DC），滤除电网中的低频谐波；

② 高频逆变：PWM 控制器产生 20-50kHz 的高频脉冲信号，控制逆变器将直流电转换为高频交流电（频率远高于工频 50Hz）；

③ 高频变压调节：高频交流电进入高频变压器，通过改变 PWM 脉冲的 “占空比”（高电平时间比例），精准调节变压器的输出电压 —— 占空比越大，输出电压越高，反之则越低；

④ 直流转交流（整流滤波）：高频变压器输出的电压再次经过整流、滤波，转换为稳定的三相交流电（如 380V±0.5%），输出给精密设备。

关键优势与适用场景

优势：稳压精度极高（±0.5%）、响应速度最快（5-20ms）、体积小（比传统机型小 30%），无机械噪音；

缺点：转换效率略低（满载 90%-95%，传统机型 95%-98%），大功率（＞100kVA）成本较高；

适用场景：医疗 CT/MRI、半导体光刻机、数据中心服务器等对电压精度要求极高的设备。

三、三相稳压器工作原理常见疑问（FAQ）

1. 三相稳压器能解决三相不平衡问题吗？

能，但需看机型：参数调整型（三相独立碳刷调节）和开关电源型（三相独立 PWM 控制）可单独调节每相电压，将不平衡度从 15% 降至 3% 以内；自耦补偿型若为 “三相共用补偿绕组”，则平衡效果较弱，需选 “三相独立补偿” 款。

2. 为什么开关电源型稳压器响应速度比机械型快？

因为调节方式不同：机械型依赖伺服电机转动（毫秒级到秒级），而开关电源型通过高频 PWM 信号（20-50kHz，周期仅 20-50 微秒）调节，相当于 “实时微调”，因此响应速度是机械型的 10-50 倍。

3. 三相稳压器调节时会中断供电吗？

不会。三类机型均采用 “在线式调节”：参数调整型碳刷滑动时始终与绕组接触，自耦补偿型通过电压叠加无缝过渡，开关电源型高频转换无间断，因此调节过程中负载不会断电（输出电压波动＜1%）。

四、总结：根据工作原理选对三相稳压器

三相稳压器的工作原理直接决定其性能：

若需低成本、高可靠性（普通工业负载）：选参数调整型（机械调节，适合电机类负载）；

若需快响应、抗冲击（动态负载 / 户外）：选自耦补偿型（电子调节，无机械磨损）；

若需超高精度（医疗 / 半导体）：选开关电源型（高频 PWM 控制，精度 ±0.5%）。

理解不同机型的调节机制，才能根据实际场景选择最适配的设备，避免因 “原理不匹配” 导致稳压效果差或设备损坏。
