变压器工作原理、单相变压器工作原理图解

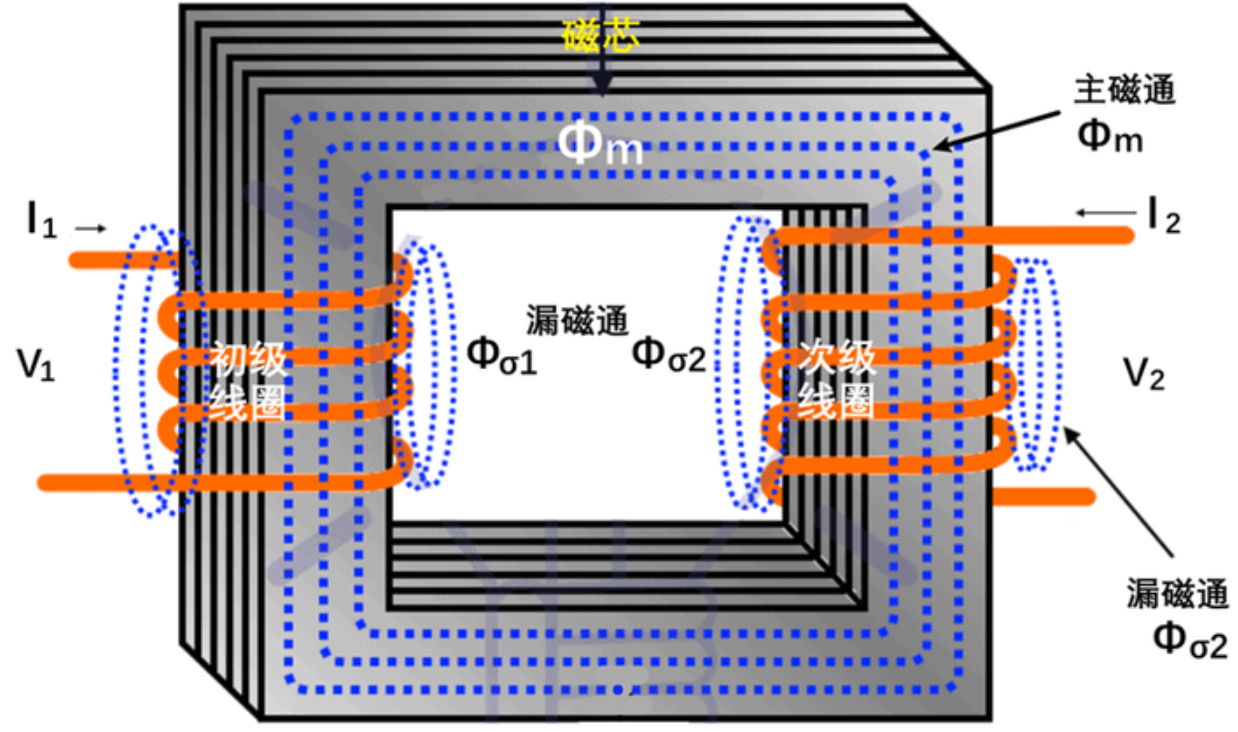

变压器是基于电磁感应原理工作的静止电气设备，核心作用是在不改变交流电频率的前提下，实现电压的升高或降低，同时完成电能的安全传输。设备主要由铁芯、初级绕组和次级绕组三部分组成，两组绕组相互绝缘、缠绕在同一铁芯上，无直接电路连接。

当交流电压输入初级绕组时，交变电流会在铁芯中产生交变磁场，变化的磁力线会同时切割次级绕组线圈，根据电磁感应定律，次级绕组便会感应出感应电压，以此实现电能从输入端到输出端的传递。变压器的电压高低由绕组匝数决定，匝数越多电压越高，匝数越少电压越低，通过精准配比初、次级绕组的匝数比，即可输出设备所需的标准电压。

整个工作过程无机械运转结构，具备运行稳定、噪音小、损耗低、使用寿命长的特点，可适配工业设备、稳压电源、配电系统等各类用电场景，是电力传输、电压适配的核心基础设备。

在现代电网中，电力的旅程往往跨越千山万水。从遥远的发电厂到我们家里的插座，电压需要经历无数次的“变身”。而完成这一使命的核心设备，就是变压器。它默默伫立在街头巷尾、荒野山岭，没有活动部件，却掌控着现代文明的能量脉搏。那么，这个神奇的“电箱子”究竟是如何工作的？

一、核心原理：电磁感应定律

二、结构与组成部分

一次绕组（Primary Winding）：

二次绕组（Secondary Winding）：

连接负载侧的线圈。切割磁力线感应出电动势，向外输出电压。

三、工作过程详解

我们可以把变压器的工作过程拆解为四个步骤：

1. 电生磁（激磁）

当交流电压 U1施加在一次绕组上时，绕组中流过交流电流，从而在铁芯中产生交变磁通（Alternating Magnetic Flux）。由于电流的大小和方向在不断变化，产生的磁场也在不断震荡。

2. 磁耦合（传输）

这个交变磁通几乎全部集中在铁芯内（漏磁极少），形成一个闭合回路，同时穿过一次绕组和二次绕组。

3. 磁生电（感应）

根据法拉第定律，穿过二次绕组的磁通发生变化，就会在二次绕组中感应出电动势。如果此时输出端接上负载，就会产生电流 I2并向外供电。

4. 电压变换（变压比）

电压的高低取决于绕组的匝数。这就是变压器的“匝数比定律”：

U2U1=N2N1




升压变压器：二次绕组匝数 (N2) 多于一次绕组 (N1)，输出电压升高。
降压变压器：二次绕组匝数少于一次绕组，输出电压降低。

四、为什么要变压？——电力系统的必要性

高压电无法直接进入家庭，必须通过配电变压器逐级降至220V/380V，既保证安全，又适配家用电器。

五、理想与现实的差距：损耗

理想的变压器是没有损耗的，但现实中并非如此。主要的能量损失包括：
铜损：电流通过线圈电阻产生的热量。
铁损：铁芯在交变磁场中产生的磁滞损耗和涡流损耗。
漏磁：未完全耦合的磁通造成的能量散失。

六、总结

在现代电网中，电力的旅程往往跨越千山万水。从遥远的发电厂到我们家里的插座，电压需要经历无数次的“变身”。而完成这一使命的核心设备，就是变压器。
