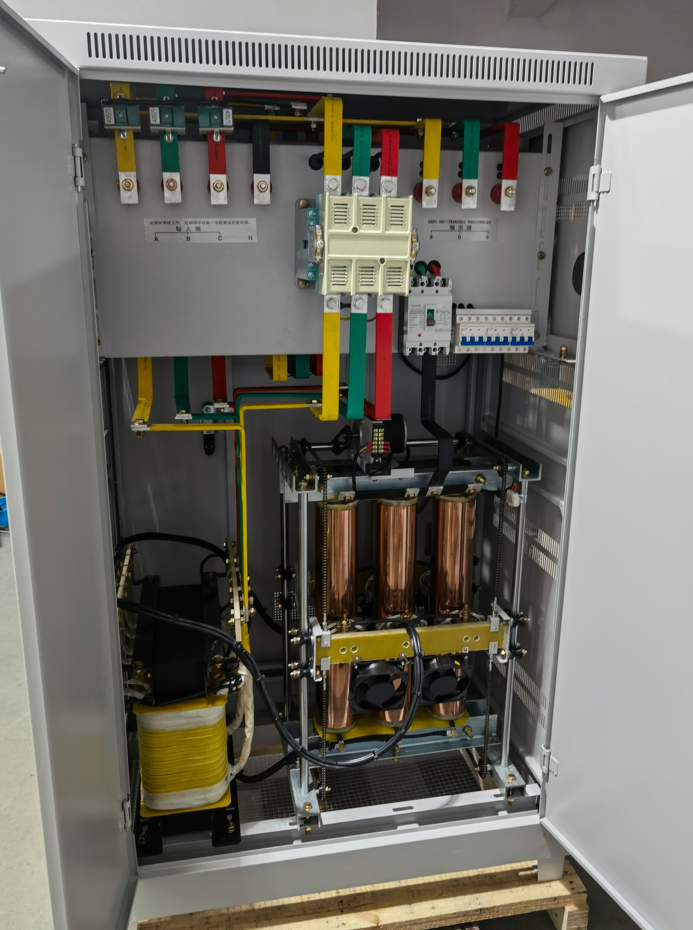

三相稳压器接线图

三相380V大功率稳压器接线图详解:结构、步骤与安全指南


接线图核心构成 —— 从原理到实物的关键要素解析

三相380V大功率稳压器(以自耦式和补偿式为主流)的接线图需清晰呈现 “输入 - 调压 - 输出 - 保护” 全链路,不同结构机型的图件虽有差异,但核心要素一致,可分为原理接线图(侧重电路逻辑)和实物接线图(侧重安装定位)两类,关键构成如下:
(一)接线图核心组件标识(附标准符号与端子定义)

输入A/B/C/N和输出a/b/c
组件类别
标准符号
端子标识规则
30 千瓦机型典型规格
图中位置特征
输入单元

输入端子标 “INPUT A/B/C”
铜排端子(适配 16mm² 线缆)
位于设备左侧,接电网三相火线
中性线端子
N
标 “N” 或 “中性”
4mm² 接线柱
输入端子旁,部分机型可空置
接地端子
标 “PE” 或接地符号
6mm² 接地螺栓
设备底部或右侧,接黄绿双色线
调压模块
TM
自耦式标 “调压绕组”,电子式标 “IGBT 模块”
内置式(图中以方框表示)
接线图中部,连接输入与输出单元
输出单元

输出端子标 “OUTPUT A/B/C”
铜排端子(适配 16mm² 线缆)
设备右侧,接负载三相火线
保护回路
FU/QF
保险丝标 “FU”,断路器标 “QF”
32A 塑壳断路器(输入侧)
输入单元与调压模块之间
控制面板
标 “电压表 / 电源开关”
内置电压采样线(图中虚线表示)
接线图右上角,接输出单元
注:实物接线图需额外标注线缆走向(如输入线缆从顶部穿线孔接入)、固定螺栓规格(M8×20mm)及安全距离(端子间距≥12mm),原理接线图用虚线标注反馈回路(如电压采样线连接输出端子与控制面板)。
(二)两类主流机型接线图差异对比
  1. 自耦式稳压器接线图(占 30 千瓦机型 70% 以上):

  • 核心特征:含 “抽头调压绕组” 标识,图中需标注 3 组抽头端子(对应 280V/380V/450V 输入档位),接线时需根据电网波动范围选择抽头(参考此前 “稳压范围” 内容)。

  • 关键区别:无半导体模块,接线链路为 “电网→断路器→调压绕组→输出端子→负载”,原理图中用线圈符号表示调压模块。

  1. 电子式稳压器接线图(适配精密负载场景):

  • 核心特征:含 “IGBT 模块”“MCU 控制板” 标识,图中需标注电压采样线(连接输出端子与控制板)和驱动线(连接控制板与 IGBT),用芯片符号表示控制单元。

  • 关键区别:增加 “反馈回路虚线”,接线时需确保采样线接触可靠(否则输出精度下降)。

(三)标准接线图绘制要点(可对照设备手册核验)
  1. 输入侧必须标注 “A/B/C 相序”,输出侧对应标注 “a/b/c”,避免相序错误(3 种正确相序为 A-B-C、B-C-A、C-A-B,错序需对调任意两相);

  1. 接地端子需用黄绿双色线标识,且在图中注明 “必须可靠接地,接地电阻≤4Ω”;

  1. 30 千瓦机型需标注线缆截面积要求(输入 / 输出线缆≥16mm²,接地线缆≥6mm²),避免过载发热。


接线实操指南 —— 分步骤对照图件操作与场景要点

三相 380V大功率稳压器接线需严格遵循 “断电→核图→接线→验电” 流程,结合不同场景负载特性调整细节,以下为对照接线图的标准操作步骤:
(一)通用接线步骤(附图件对照要点)
  1. 断电与安全准备(图中未标注但必须执行):

  • 断开电网输入总开关,用验电笔确认 A/B/C 三相无电;

  • 30 千瓦机型电容残留电荷需静置 5 分钟,在接线图标注的 “电容放电端子”(若有)短接放电。

  1. 输入侧接线(对照图中 “INPUT” 区域):

  • 按接线图中 “A-B-C” 相序,将电网三相火线接入稳压器输入端子(A/B/C),拧紧力矩≥8N・m(避免虚接发热);

  • 若电网有中性线,接入图中标注的 “N” 端子(农村电网无中性线可空置,但需确保负载无 220V 单相用电);

  • 必接接地:将黄绿双色线一端接 “PE” 端子,另一端接接地体(图中需标注接地体位置,如接地极距离设备≤5 米)。

  1. 输出侧接线(对照图中 “OUTPUT” 区域):

  • 按 “a-b-c” 对应负载相序接线(如电机负载需与接线图中标注的 “电机接线盒” 相序一致),避免反转;

  • 负载总功率≤36 千瓦(30 千瓦 ×1.2 冗余),线缆两端压接铜鼻子,插入端子后用扳手紧固(图中会标注 “禁止单股硬线直接接入”)。

  1. 保护回路与辅助接线(对照图中 “保护模块” 区域):

  • 输入侧串联 32A 塑壳断路器(图中 “QF” 位置),熔断电流按 “额定电流 ×1.2 倍” 选择(30 千瓦机型额定电流约 55A,选 63A 断路器);

  • 电子式机型需接控制电源(图中 “DC24V” 端子),用 2.5mm² 线缆连接稳压器内置电源模块。

  1. 接线图核验与标记:

  • 对照图件检查 “输入 - 输出 - 接地” 回路无交叉、无松动,在实物端子旁贴标签(如 “输入 A - 电网 A 相”);

  • 用万用表测量输入、输出端子间绝缘电阻≥500MΩ(避免短路)。

(二)场景化接线要点(结合此前 3 类典型场景)
  1. 小型机械加工厂(电机类负载):

  • 接线图特殊要求:输出侧需标注 “电机启动电容接线柱”(若负载含冲压机),电容线缆需单独布线(远离动力线);

  • 关键操作:按图中相序接线后,空载试机时用相序表确认(正确相序时表针顺时针转动,错序需对调任意两相)。

  1. 商业综合体餐饮区(电阻性负载):

  • 接线图特殊要求:输出端子旁标注 “电烤箱专用接线位”,需采用耐高温线缆(耐温≥105℃);

  • 关键操作:接地线缆需双点连接(稳压器 PE 端子 + 设备外壳),在图中注明 “双重接地防漏电”。

  1. 医疗门诊(精密负载):

  • 接线图特殊要求:增加 “屏蔽层接地” 标识,输出线缆需用屏蔽线(屏蔽层接 PE 端子);

  • 关键操作:对照图中 “反馈采样线” 位置,确保采样线与动力线分开布线(间距≥15cm),避免干扰输出精度。

(三)接线后测试与故障排查(对照图件定位问题)

测试项目
操作方法
正常标准
异常排查(对照接线图)
相序检测
相序表接输出 a/b/c 端子
表针顺时针转动
错序:对调任意两相(参考图中相序标识)
输出电压
万用表测 a-b、b-c、c-a 电压
372.4V-387.6V
缺相:检查对应输出端子接线(图中输出回路)
绝缘测试
摇表测输入与外壳间电阻
≥500MΩ
短路:排查输入线缆是否破损(图中输入路径)
总结:接线图的 “场景适配逻辑”
三相 380V大功率稳压器的接线图并非通用模板,需结合 “机型结构(自耦式 / 电子式)+ 负载类型(电机 / 精密设备)+ 电网特性(城市 / 农村)” 精准解读。实操时需牢记:先核图、再接线,接地优先、相序必查,尤其 30 千瓦机型需避免线缆截面积不足(导致发热)或相序错误(导致电机反转)。通过接线图明确各组件关联,才能让稳压器与负载、电网形成可靠闭环,充分发挥其稳压性能。
