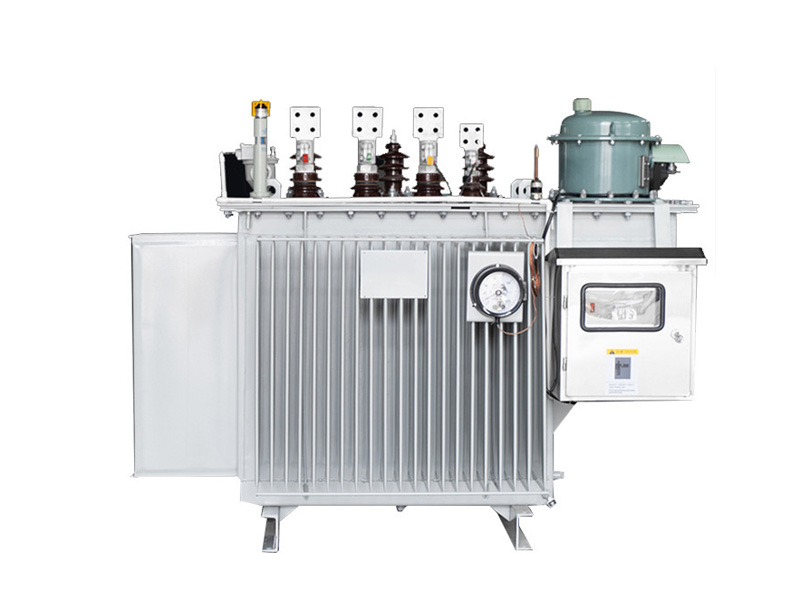

线路调压稳压变压器

一产品概述

SVR在线馈线自动调压稳压变压器（简称：馈线自动调压器）是一种通过跟踪线路电压变化，自动调节装置本体变比来保证输出电压稳定的装置。可以在最大±20%的范围内对输入电压进行自动调节，它特别适用于电压波动大的线路或压降大的线路，将这种馈线调压器串联安装在6kV、10kV、35kV线路的中后部，在一定范围内对线路电压进行调整，保证用户的供电电压稳定，减少线路的线损。

此外，SVR馈线自动调压器也适用于主变不具备调压能力的变电站，将这种调压器安装在变电站变压器出线侧，保证出线侧母线电压。在全国农网、城网，油田，煤炭，化工，变电站等领域有广泛的应用。

二产品特点

1.整机装置容量大、损耗低、体积小、便于安装维护;
2.跟踪电压变化自动调整三相有载分接开关档位，动作可靠，电压调整精度高;
3.可以根据需要调整电压基准、动作延时、允许范围、次数限定，参数设置灵活、方便;
4.显示SVR有载分接开关档位动作次数、当前档位，具有最高档和最低档指示;
5.具有档位上限、下限保护，动作限时功能，有效的提高了产品的可靠性;
6.控制器具有过电压速降和欠电压保护功能，当线路处于过压、欠压状态时，控制器自动闭锁;确保有载分接开关的安全操作；
7.控制器采用工业级控制芯片，可靠性高，抗干扰能力强，可适应户外恶劣环境;
8.具有RS485通讯接口，可以通过无线通讯模块在距安装点30m以内查看、修改控制器的参数。

三正常使用环境条件

环境条件
1.海拔高度：<3000m
2.环境温度: -25℃~+45℃
3.相对湿度：小于90%
4.防污秽能力：Ⅲ级
5.安装倾斜度：<2%
6.装置周围无严重影响装置绝缘性能的污秽及侵蚀性介质，工作场所无火灾及爆炸危险，无剧烈震动。

注意：工作环境超出上述条件时，用户在订货时需特殊说明。

四系统运行条件

1 系统额定频率：50 Hz
2 系统标称电压：10KV
3 最高电压(Um)：12KV
4 系统中性点接地方式：非有效接地方式

五产品主要技术参数

1.额定容量:

额定容量（KVA）
SVR-630KVA	SVR-800KVA	SVR-1000KVA	SVR-1250KVA	SVR-1600KVA
SVR-2000KVA	SVR-2500KVA	SVR-3150KVA	SVR-4000KVA	SVR-5000KVA
SVR-6300KVA	SVR-8000KVA	SVR-10000KVA	SVR-16000KVA	SVR-20000KVA

2.额定电压:6kV、10kV、35kV
3.频率：50 Hz
4.电压最大调节范围：-30%~+10%(根据定单实际产品)
调压范围：具备（-5%~+15%)、(0~+20%)、(-20%~+20%)、(-10%~+10%)等常见调压范围，可根据实际需求灵活选择，满足不同用电场景对电压的调节需求。
5.档位：7档和9档
6.连接组别：Ya0
7.变压器油牌号：25#，45#
8.冷却方式：ONAN
9.绝缘水平：LI60kV/AC25kV(6kV),LI75kV/AC35kV(10kV),LI200kV/AC85kV(35kV)

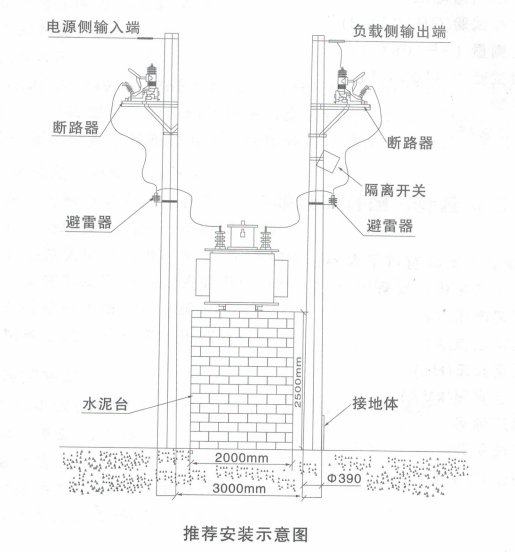

六安装
