有源型电力电子型三相不平衡智能调节器（STUR）是一种用于动态治理配网三相不平衡、补偿无功的新型电力电子装置，它能够根据配网用户由于不同时间段或不同负荷导致的配网三相不平衡电流，利用先进控制算法分离出不平衡电流的正负零序及无功，通过触发功率器件IGBT，使逆变器发出与之相反的抵消电流，达到消除不平衡及补偿无功的作用。
混合型三相不平衡及无功调节装置（TUHR）是一种将无源电容器组和有源电力电子功率模块相结合为一体的新型混合补偿装置，利用无源电容器的低成本优势来提高装置的性价比，对系统不平衡及无功进行粗略补偿；利用有源的快速响应及精确补偿特性来对系统不平衡和无功电流进行精确补偿，达到不平衡及无功综合治理目的。
三相不平衡补偿原理：DSP控制器实时检测负载电流，计算分析负载电流并判断系统是否处于不平衡状态，采用先进控制算法分离出不平衡电流的正序分量、负序分量和零序分量，然后控制器实时驱动IGBT，STUR发出与负序分量和零序分量反向的电流，最后电网侧电流达到三相平衡状态。
无功谐波补偿原理：DSP控制器实时检测负载电流，计算分析得到负载电流的无功电流数据；无功电流作为控制器的参考值，控制器实时驱动IGBT产生满足要求的无功及谐波补偿电流（容性或感性），最终实现动态无功补偿目的。
电网电压支撑原理：此装置启动后，DSP控制器实时检测补偿点电压数据，并判断补偿点电压是否超过设定值；超过电压上限（Umax）时，此装置输出感性电流，降低电压；当低于电压下限（Umin）时，此装置输出容性电流，提升电压；最终使各相电压稳定在正常范围内。
混合式三相不平衡及无功调节器有两部分组成：无源不平衡及无功补偿部分、有源不平衡及无功补偿部分。
无源补偿部分采用自行设计的编组开关，可巧妙地将电容器灵活接入相间或相零间，使得电容器星角不等量任意混接，转移相间有功电流，平衡三相电流，减小零线电流，提高功率因数。
有源补偿部分采用先进的电力电子技术和数字信号处理技术，控制IGBT全控器件，输出连续可控的补偿电流，配合无源补偿部分工作，整体提高设备的补偿精度，更精确地控制三相不平衡度及无功。

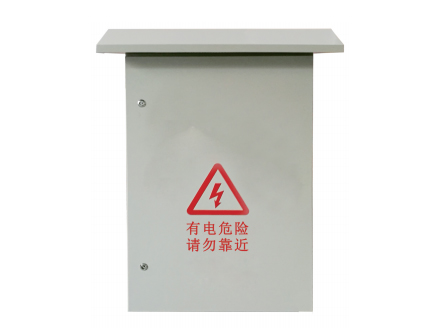

有源型三相不平衡智能调节器（STUR）
功能齐全，优异补偿效果
Ø 具备零序、负序补偿、无功补偿，一机多用。
Ø 采用IGBT电力电子器件和数字信号处理技术，实时补偿，响应时间小于10ms；不产生谐波，更不放大谐波，不对电网造成污染。
Ø 支持本地实时显示配电网系统电能质量信息，如电压、电流、功率、谐波、不平衡度。
Ø 支持GPRS远程数据监控；GPRS模块每隔1min采集实时数据，并上传到数据库，对数据进行分析，数据存储长达6个月。
Ø 支持手机APP或PC端远程操控，如启停、设定参数等，节省人力成本。
Ø 可设置电流不平衡度补偿目标值。负载电流不平衡度小于目标值，装置待机，降低损耗，延长使用寿命；负载电流不平衡度大于目标值，装置自动补偿电流。
Ø 具有上电自动启动功能：电网电压失压恢复正常后，设备自动运行，无需人工操作。
多重保护功能，提高用户应用稳定性
Ø 有效值峰值双设定自动限流算法，在负载需要补偿电流大于设备输出时，可自动将设备输出限制在100%输出，无过载风险。
Ø 保护功能齐全，具有过流、过压、欠压、过温、防雷等多种保护功能，确保系统运行安全可靠。
Ø 故障自诊断自启动功能，装置具有非装置自身问题导致停机自恢复功能，自恢复之前需对外部电网及装置本身进行自动诊断，诊断通过方可自启动。在30分钟内自恢复3次，若均不能正常启机，停机并给上位机上传装置故障告警，点亮装置自身故障指示灯；
先进的控制策略和拓扑结构设计
Ø 改进的基于瞬时无功功率理论的检测技术，可实时检测负序、零序电流，自动跟踪负载电流变化，具有高度可控性与快速响应性；
Ø 采用LCL拓扑结构滤波，在输出无功谐波电流的情况下，不会引入高频IGBT开关谐波干扰，并且适用于任何现场电网系统阻抗，不会发生谐振；
功率密度高，易于安装
Ø 变流器模块化设计，体积小重量轻，功率密度高，安装维护方便；
Ø 组合并机满足不同容量需求，在实现标准化生产的同时提高了设备的可靠性和可维修性，极大方便了系统安装与维护；
Ø 单模块独立风道设计，可有效隔绝环境粉尘粘附，提高产品散热效率。
Ø STUR可自动监测设备工作状态，风扇转速可随STUR输出功率、温度自动调节。同在待机状态下控制风扇保持低速运转，能给降低工作噪音、增加高损耗器件使用寿命。

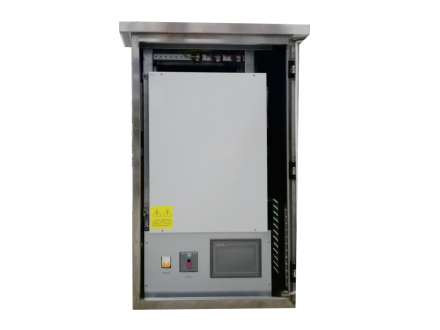

混合型三相不平衡及无功调节装置（TUHR）
更多功能、更多模式
Ø 有源与无源完美结合，实现不平衡和无功补偿的同时，提升产品性价比；
Ø 具备零序、负序补偿、无功补偿，可选择多种功能模式；
Ø 有源补偿部分和无源补偿部分可分别设置独立工作或同时工作；
Ø 可定制WIFI、3G等通讯模式，支持安装APP客户端和Internet客户端，实现手机或PC机远程操控，无需人工维护及监控；
Ø 可设置电流不平衡度补偿目标值。负载电流不平衡度小于目标值，装置待机，降低损耗，延长使用寿命；负载电流不平衡度大于目标值，装置自动补偿电流。
Ø 具有上电自动启动功能：电网电压失压恢复正常后，设备自动运行，无需人工操作。
全面保护功能，提高用户应用稳定性
Ø 有效值峰值双设定自动限流算法，在负载谐波电流大于设备输出时，可自动将设备输出限制在100%输出，无过载风险；
Ø 按无功功率的大小补偿无功功率，不产生投切振荡，有效消除无功倒送及引起的过电压现象；
Ø 合闸无浪涌，实现电容器电压过零投入、电流过零切除，同补投切完全避免开关过电压，无过压击穿，无拉弧和重燃；
Ø 产品测量保护功能齐全，具备电容器体内温度保护、电网谐波保护、电网过电压保护、电网欠电压保护、缺相保护、短路保护等；
Ø 故障自诊断自启动功能，装置具有非装置自身问题导致停机自恢复功能，自恢复之前需对外部电网及装置本身进行自动诊断，诊断通过方可自启动。在30分钟内自恢复3次，若均不能正常启机，停机并给上位机传输装置故障告警，点亮装置自身故障指示灯；
Ø 物联网监控功能，装置可按一定时间间隔采集三相系统电压、电流、有功功率、无功功率、功率因数、谐波含量、装置输出谐波电流等数据，并通过GPRS模块上传到数据库。终端网页及APP能显示上述当前及历史数据，能对数据进行必要的筛选功能，同时能以word或PDF形式输出，能显示及记录当前及历史故障；远程APP及终端网页能对设备采取必要的控制及参数设置，例如：启停、过流值设定；
先进的控制策略和拓扑结构设计
Ø 改进的基于瞬时无功功率理论的检测技术，可实时检测负序、零序电流，自动跟踪负载不平衡及谐波变化，具有高度可控性与快速响应性；
Ø 采用LCL拓扑结构滤波，在输出无功谐波电流的情况下，不会引入高频IGBT开关谐波干扰，并且适用于任何现场电网系统阻抗，不会发生谐振；
Ø 采用分相补偿模式，角接电容组和星接电容组均工作在分相补偿方式，实现分相不等量投切，同时按电压限值进行控制；采用目标控制算法，以功率因数、三相负荷电流、三相电压为判据，同时补偿无功电流、负序电流、零序电流，提高功率因数，降低不平衡度，减小中线电流，降低变压器的铁损和铜损；
功率密度高，易于安装
Ø 变流器模块化设计，体积小重量轻，功率密度高，安装维护方便；
Ø 组合并机满足不同容量需求，在实现标准化生产的同时提高了设备的可靠性和可维修性，极大方便了系统安装与维护；
Ø 单模块独立风道设计，可有效隔绝环境粉尘粘附，提高产品散热效率。
